Заапгрейдил дома электрощиток

19 Sep

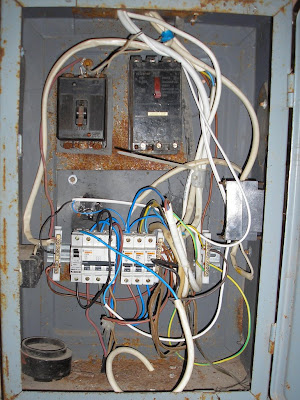

Было вот такое, с моими правками после того, как старые “советские” автоматы начали греться.

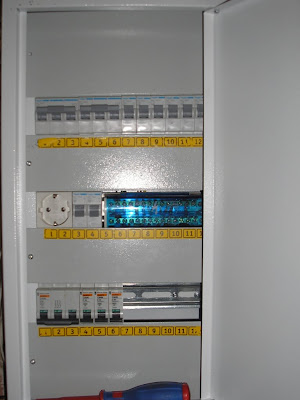

Сегодня сделал по-человечески.

Автоматы Hager, фазная шина Hager, нулевой клеммник можно было и пропроще, но очень уж захотелся вот такой красивый ИЭК с крышечкой. К сожалению, не нашел недорогого трехфазного вольтметра, а ставить три однофазных – много места займет. Чуть попозже предстоит перекинуть щитки в доме (на кухне и в гостинной), туда пойдут стоящие сейчас для красоты в новом щите автоматы MerlinGerin (теперь это Шнайдер) и УЗО.

Понял также, что не стоит брать дешевые ящики – я пожадничал, взял 3х12 мест за ~140 грн. В фирменных же все предусмотрено – гребеночки, посадочные места под шинки/клеммнички и т.п. А в моем пришлось динрейки менять – на “штатные”, что были в шкафу, автоматы без напильника садиться не хотели. В гостинную подберу ящик типа Hager или ABB. И очень интересно, помещусь ли в 12 посадочных мест ? :)

А завтра по плану – замена старого счетчика на многозонный и новый ввод правильным проводом 4×16 кв.мм.
